Dsara-dasar Cara Merakit PC

 Assalamualaikum wr.wb

Pada kesempatan kali ini saya akan membahas mengenai dasar-dasar untuk merakit PC step by step.

Saya membuat artikel ini dikarenakan banyak sekali yang mengatakan "MENDING RAKIT PC", Tapi apakah kalian tau mengapa banyak yang bilang "MENDING RAKIT PC"? HAL ITU DIKARENAKAN setelah muncul play station dan Xbox model terbaru yang harganya cukup tinggi, Maka banyak yang bilang mending rakit PC karena dapat digunakan untuk selain main Game. Jadi Speerti.

Langsung saja ke cara-caranya adalah :

Tahapan proses pada perakitan komputer terdiri dari:

1.      Penyiapan motherboard

2.      Memasang Prosessor

3.      Memasang heatsink

4.      Memasang Modul Memori

5.      Memasang Motherboard pada Casing

6.      Memasang Power Supply

7.      Memasang Kabel Motherboard dan Casing

8.      Memasang Drive

9.      Memasang card Adapter

10.  Penyelesaian Akhir

1.      Penyiapan Motherboard

            Periksa buku manual motherboard untuk mengetahui posisi jumper untuk pengaturan CPU speed, speed multiplier dan tegangan masukan ke  motherboard. Atur seting jumper sesuai petunjuk, kesalahan mengatur jumper tegangan dapat merusak prosessor

2.     Memasang Prosessor

Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.

Jenis socket

a)       Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan.

b)      Tegakkan posisi tuas pengunci socket untuk membuka.

c)       Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket. iv. Turunkan kembali tuas pengunci.

3.      Memasang Heatsink

            Fungsi heatsink adalah membuang panas yang dihasilkan oleh prosessor lewat konduksi panas dari prosessor ke heatsink. Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas. Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard

4.      Memasang Modul Memori

Modul memori umumnya dipasang berurutan dari nomor socket terkecil. Urutan pemasangan dapat dilihat dari diagram motherboard. Setiap jenis modul memori yakni SIMM, DIMM dan RIMM dapat dibedakan dengan posisi lekukan pada sisi dan bawah pada modul. Cara memasang untuk tiap jenis modul memori sebagai berikut.

Jenis SIMM

a)         Sesuaikan posisi lekukan pada modul dengan tonjolan pada slot.

b)        Masukkan modul dengan membuat sudut miring 45 derajat terhadap slot

c)         Dorong hingga modul tegak pada slot, tuas pengunci pada slot akan otomatis mengunci modul.

Cara memasang modul DIMM dan RIMM sama dan hanya ada satu cara sehingga tidak akan terbalik karena ada dua lekukan sebagai panduan.

Perbedaanya DIMM dan RIMM pada posisi lekukan

a)               Rebahkan kait pengunci pada ujung slot sesuaikan posisi lekukan pada konektor modul dengan tonjolan pada slot.

b)              Lalu masukkan modul ke slot.

c)               Kait pengunci secara otomatis mengunci modul pada slot bila modul sudah tepat terpasang.



5.     Memasang Motherboard pada Casing

Motherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:

a)         Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang.

b)        Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard.

c)         Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam.

d)        Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada.

e)         Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup.

6.      Memasang Power Supply

Beberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara pemasangannya sebagai berikut:

                               a)       Masukkan power supply pada rak di bagian belakang casing. Pasang ke empat                                         buah sekerup pengunci.

b)      Hubungkan konektor power dari power supply ke motherboard. Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik. Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel-kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard. Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU

7.      Memasang Kabel Motherboard dan Casing

Setelah motherboard terpasang di casing langkah selanjutnya adalah memasang kabel I/O pada motherboard dan panel dengan casing.

a)               Pasang kabel data untuk floppy drive pada konektor pengontrol floppy di motherboard

b)              Pasang kabel IDE untuk pada konektor IDE primary dan secondary pada motherboard.

c)               Untuk motherboard non ATX. Pasang kabel port serial dan pararel pada konektor di motherboard. Perhatikan posisi pin 1 untuk memasang.

d)              Pada bagian belakang casing terdapat lubang untuk memasang port tambahan jenis non-slot. Buka sekerup pengunci pelat tertutup lubang port lalumasukkan port konektor yang ingin dipasang dan pasang sekerup kembali.

e)               Bila port mouse belum tersedia di belakang casing maka card konektor mouse harus dipasang lalu dihubungkan dengan konektor mouse pada motherboard.

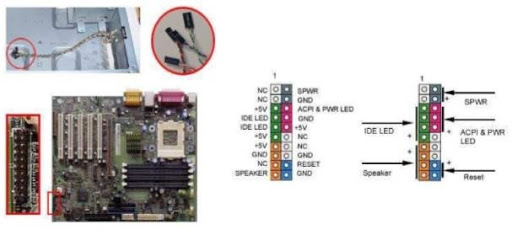

f)        Hubungan kabel konektor dari switch di panel depan casing, LED, speaker internal dan port yang terpasang di depan casing bila ada ke motherboard. Periksa diagram motherboard untuk mencari lokasi konektor yang tepat.

8.      Memasang Drive

Prosedur memasang drive hardisk, floppy, CD ROM, CD-RW atau DVD adalah sama sebagai berikut:

a)               Copot pellet penutup bay drive (ruang untuk drive pada casing)

b)              Masukkan drive dari depan bay dengan terlebih dahulu mengatur seting jumper (sebagai master atau slave) pada drive.

c)               Sesuaikan     posisi   lubang sekerup di drive dan casing lalu pasang sekerup penahan drive.

d)              Hubungkan konektor          kabel IDE ke drive dan konektor di motherboard (konektor primary dipakai lebih dulu)

e)               Ulangi langkah 1 samapai 4 untuk setiap pemasangan drive.

f)               Bila kabel IDE terhubung ke du drive pastikan perbedaan seting jumper keduanya yakni drive pertama diset sebagai master dan lainnya sebagai slave.

g)              Konektor IDE secondary pada motherboard dapat dipakai untuk menghubungkan dua drive tambahan.

h)              Floppy drive dihubungkan ke konektor khusus floppy di motherboard

i)                Sambungkan kabel power dari catu daya ke masing-masing drive.

9.      Memasang Card Adapter

Card adapter yang umum dipasang adalah video card, sound, network, modem dan SCSI adapter. Video card umumnya harus dipasang dan diinstall sebelum card adapter lainnya.

Cara memasang adapter:

a)    Pegang card adapter pada tepi, hindari menyentuh komponen atau rangkaian elektronik. Tekan card hingga konektor tepat masuk pada slot ekspansi di motherboard

b)    Pasang sekerup penahan card ke casing iii. Hubungkan kembali kabel internal pada card, bila ada

10.      Penyelesaian Akhir

a)       Pasang penutup casing dengan menggeser

b)      Sambungkan kabel dari catu daya ke soket dinding.

c)       Pasang konektor monitor ke port video card. iv. Pasang konektor kabel telepon ke port modem bila ada.

d)      Hubungkan konektor kabel keyboard dan konektor mouse ke port mouse atau poert serial (tergantung jenis mouse).

e)       Hubungkan piranti eksternal lainnya seperti speaker, joystick, dan microphone bila ada ke port yang sesuai. Periksa manual dari card adapter untuk memastikan lokasi port.

Mungkin itu saja penjelesan dari saya, apabila ada kekurangan mohon dimaafkan. dan jikalau kurang jelas bisa tanyakan pada kolom komentar

Semoga Bermanfaat

Wassalamulaikum Wr.wb
